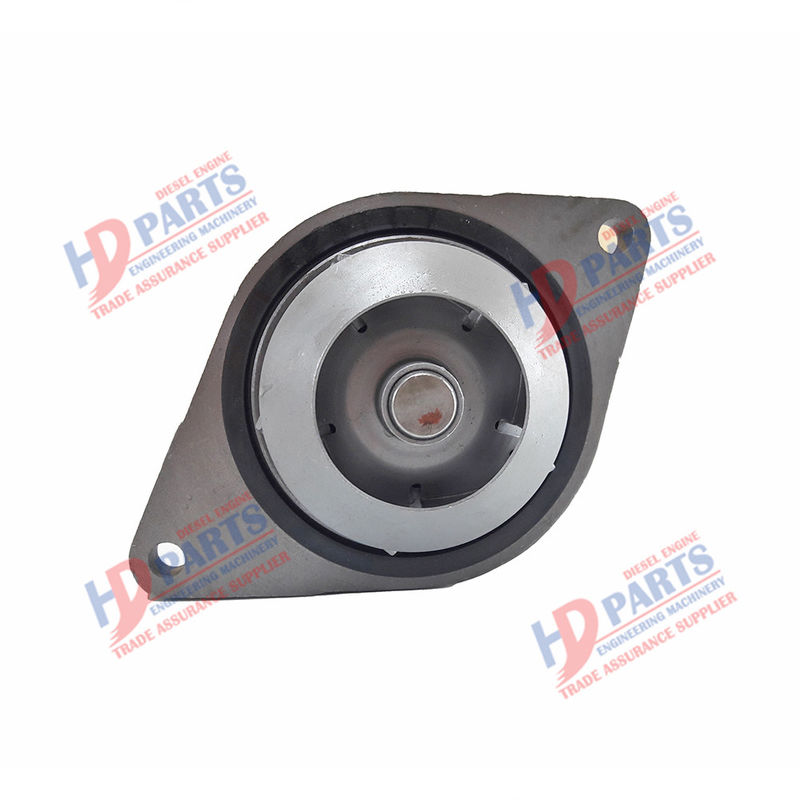

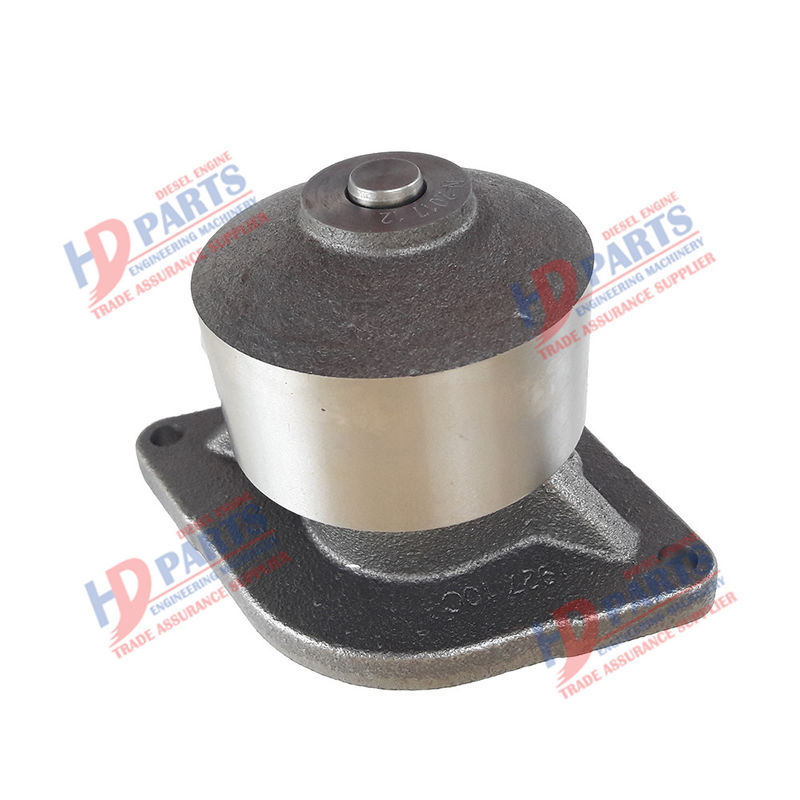

B3.9 R140LC Bomba de agua para motores 3286275 para CUMMINS Partes de motores diesel

1Principio de funcionamiento de la bomba centrífuga

Antes de encender la bomba, la bomba y el tubo de entrada se llenarán de agua.el agua en el canal del impulsor se arroja y se presiona en el volute bajo la fuerza centrífuga generada por la rotación a alta velocidad del impulsorLa entrada del impulsor forma un vacío, el agua de la piscina es aspirada a lo largo del tubo de succión bajo la presión atmosférica externa para complementar este espacio.Luego, el agua aspirada es arrojada por el impulsor a través del volute y entra en el tubo de salidaSe puede ver que si el impulsor de la bomba centrífuga gira continuamente, puede absorber y presionar el agua continuamente, y el agua se puede levantar continuamente de bajo a alto o lejos.Para resumir, la bomba centrífuga se llama bomba centrífuga porque eleva el agua a un lugar alto bajo la acción de la fuerza centrífuga generada por la rotación a alta velocidad del impulsor.

(1) La dirección de flujo del agua a lo largo de la bomba centrífuga es a lo largo de la dirección axial del impulsor y perpendicular a la dirección axial, es decir,las direcciones de flujo de entrada y salida están a 90 ° una de la otra.

(2) Dado que la bomba centrífuga absorbe agua en el vacío por la entrada del impulsor, es necesario inyectar agua en la bomba y en el tubo de aspiración antes de arrancar,o utilizar una bomba de vacío para bombear aire para formar un vacíoAdemás, la carcasa de la bomba y el tubo de aspiración deben estar bien sellados sin fugas de aire, de lo contrario no se formará vacío y no se aspirará agua.

(3) Dado que no se puede formar el vacío absoluto en la entrada del impulsor, la altura de succión de la bomba centrífuga no debe exceder de 10 m.la altura de instalación real admisible (la altura entre el eje de la bomba y la superficie del agua de aspiración) es muy inferior a 10 m debido a la pérdida a lo largo del tubo de aspiración.Si la instalación es demasiado alta, no absorberá el agua; además, dado que la presión atmosférica en la zona montañosa es inferior a la de la llanura, la presión atmosférica en la zona montañosa es inferior a la de la llanura.la altura de instalación de la misma bomba de agua en la zona montañosa, especialmente en las zonas montañosas, debe reducirse, de lo contrario no puede absorber agua.
