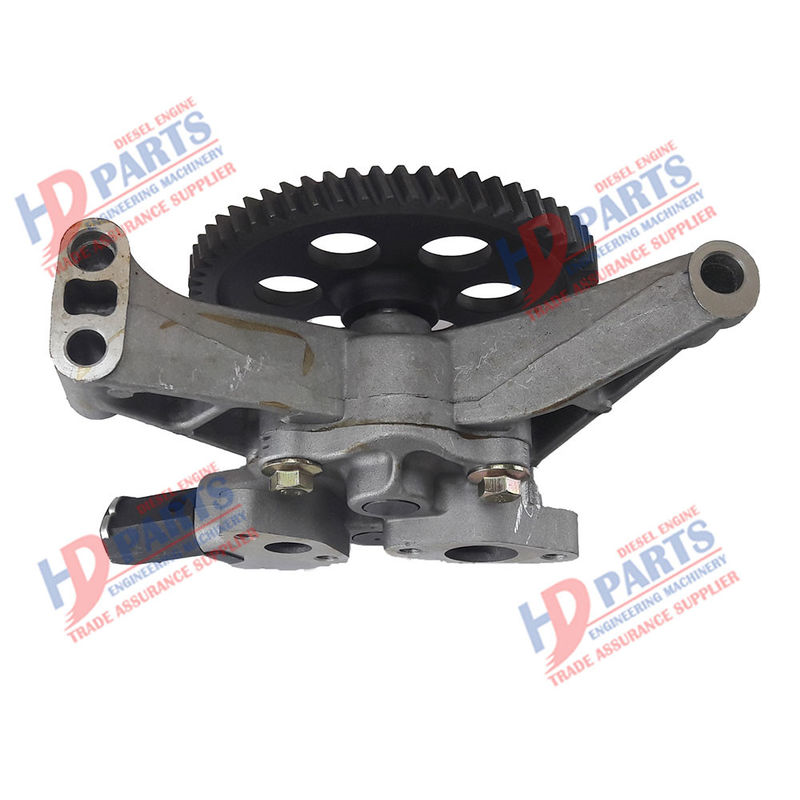

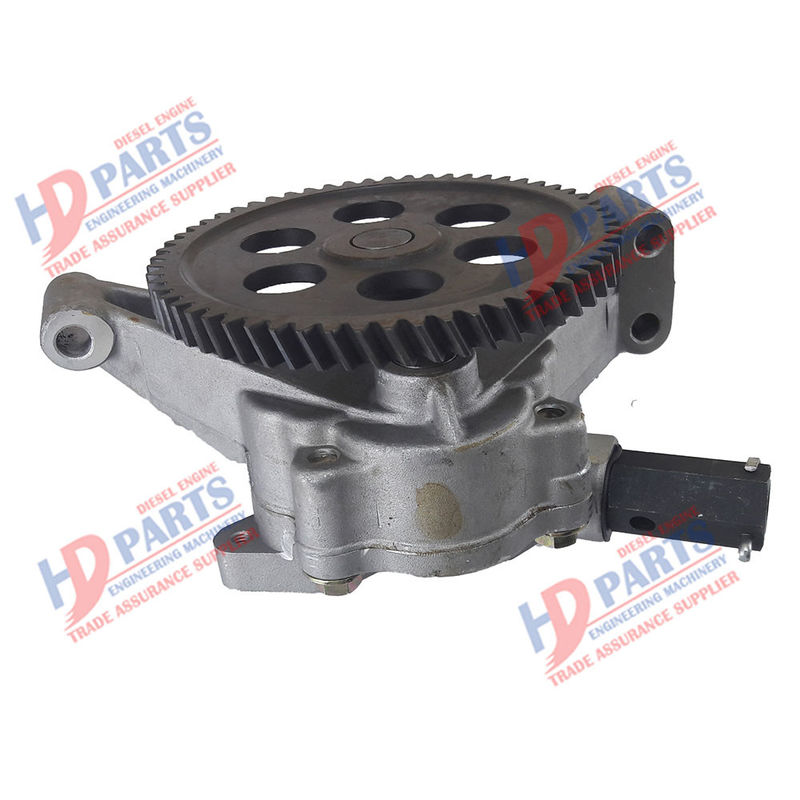

Bomba de aceite de alta presión 6D16 ME074345 para MITSUBISHI

Instrucciones de instalación

1. La instalación de la bomba tiene un impacto muy importante en el funcionamiento estable y la vida útil de la bomba.Por lo tanto, la instalación y la calibración deben realizarse con cuidado y sin prisas.

2. La altura de instalación, la longitud y el diámetro de la tubería de succión de la bomba deberán cumplir con el valor calculado y tratar de ser breve para reducir pérdidas innecesarias (como codos);Y asegúrese de que el NPSH permitido de la bomba no se exceda durante el funcionamiento.

3. Las líneas de succión y descarga tendrán soportes.La bomba no puede soportar la carga de la tubería.

4. El lugar donde se instale la bomba deberá ser lo suficientemente espacioso para facilitar el mantenimiento.

1. Coloque la unidad sobre los cimientos con pernos de anclaje incrustados y use pares de almohadillas de cuña entre la base y los cimientos para corregir.

2. Afloje el eje de acoplamiento, colóquelo en el eje de la bomba y la base con un indicador de nivel, ajuste la almohadilla de cuña para corregir el nivel de la unidad y apriete correctamente los pernos de anclaje para evitar que se mueva.

3. Corrija la concentricidad del eje de la bomba y el eje del motor, y la desviación permitida es de 0,1 mm en el círculo exterior de la vía de acoplamiento;El juego entre los dos planos de acoplamiento debe ser de 2-4 mm (el valor menor se toma para la bomba pequeña), y el juego debe ser uniforme con una tolerancia de 0,3 mm.

4. Después de conectar la tubería y determinar la dirección de rotación del motor, conecte el acoplamiento y verifique nuevamente la concentricidad del eje.

5. Después de la prueba real de funcionamiento de la unidad durante 2-3 horas, se realizará la inspección final.Si no existe ningún fenómeno adverso, la instalación se considera calificada.Durante la prueba de funcionamiento, verifique la temperatura y la vibración del rodamiento de la siguiente manera:

6. Para evitar que caigan artículos diversos dentro de la máquina durante la instalación, todos los orificios de la unidad deben estar cubiertos.

7. Para evitar que entren artículos diversos en la tubería a la bomba, se instalará un filtro en el caucho de la bomba de la tubería recién instalada, y su sección efectiva será 2-3 veces mayor que la de la tubería de succión.
