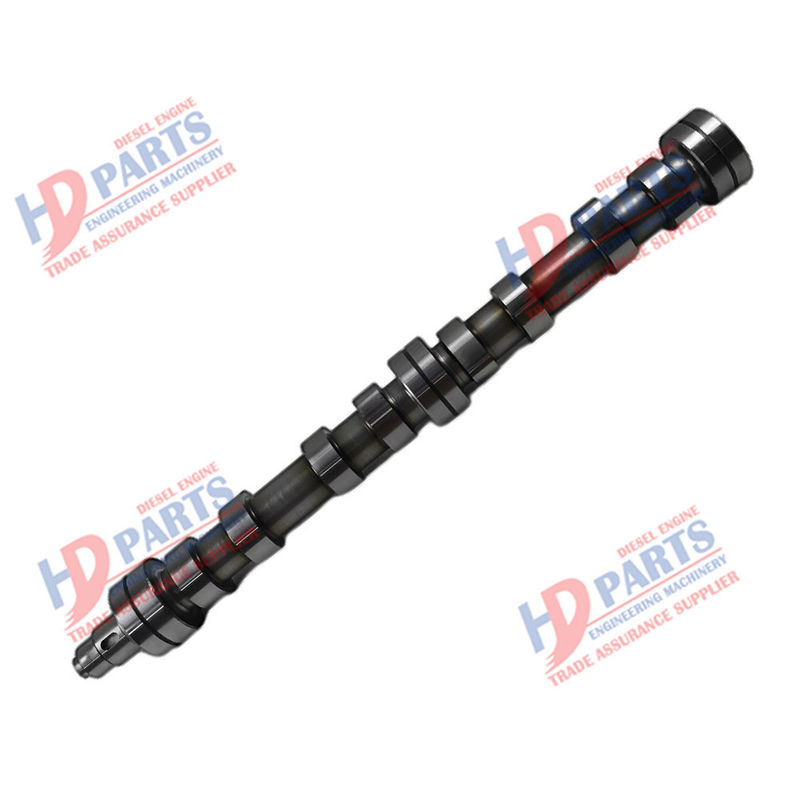

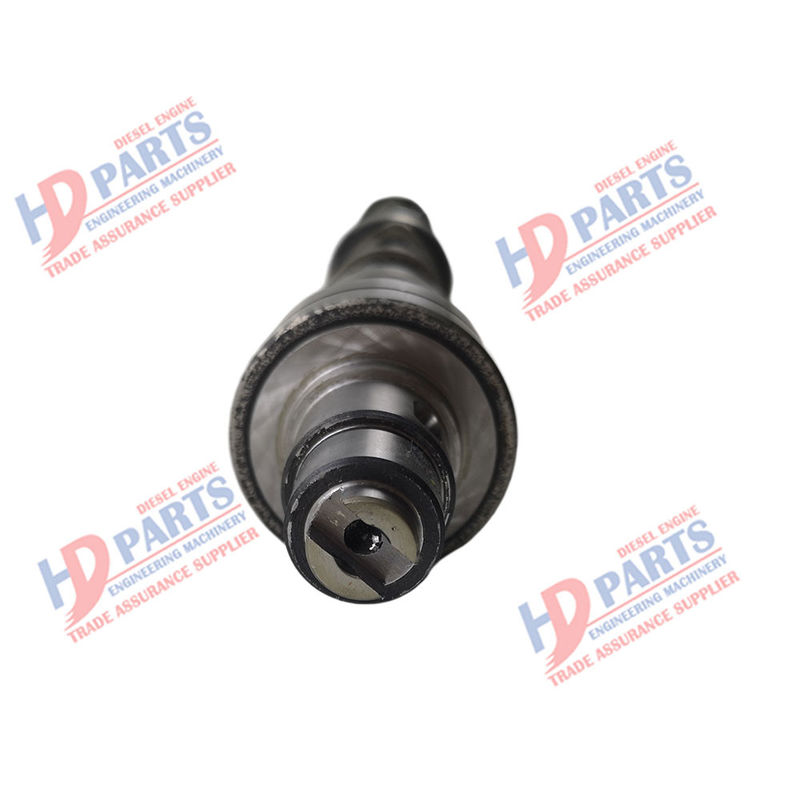

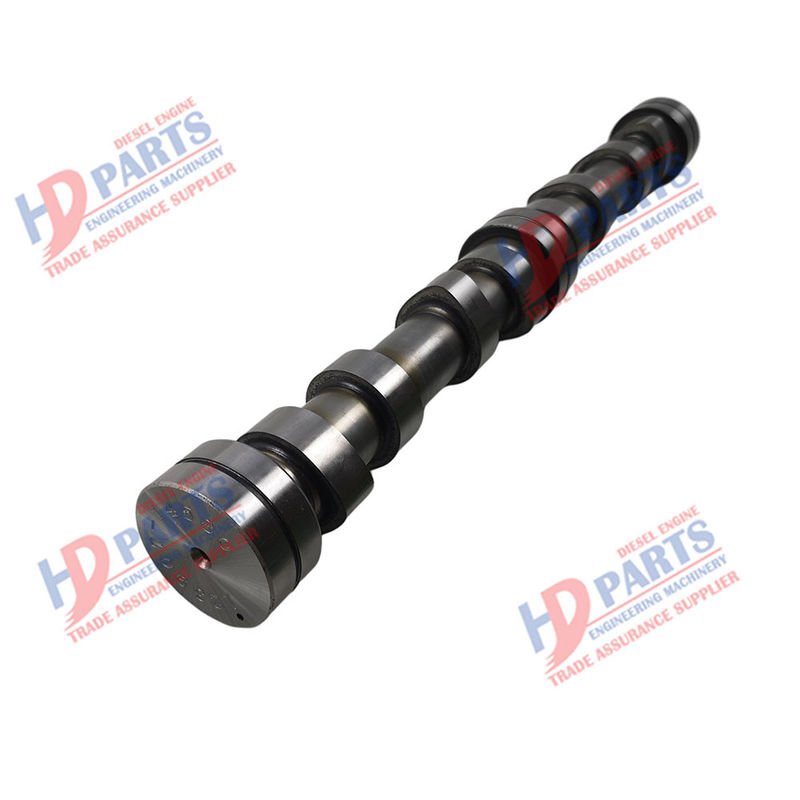

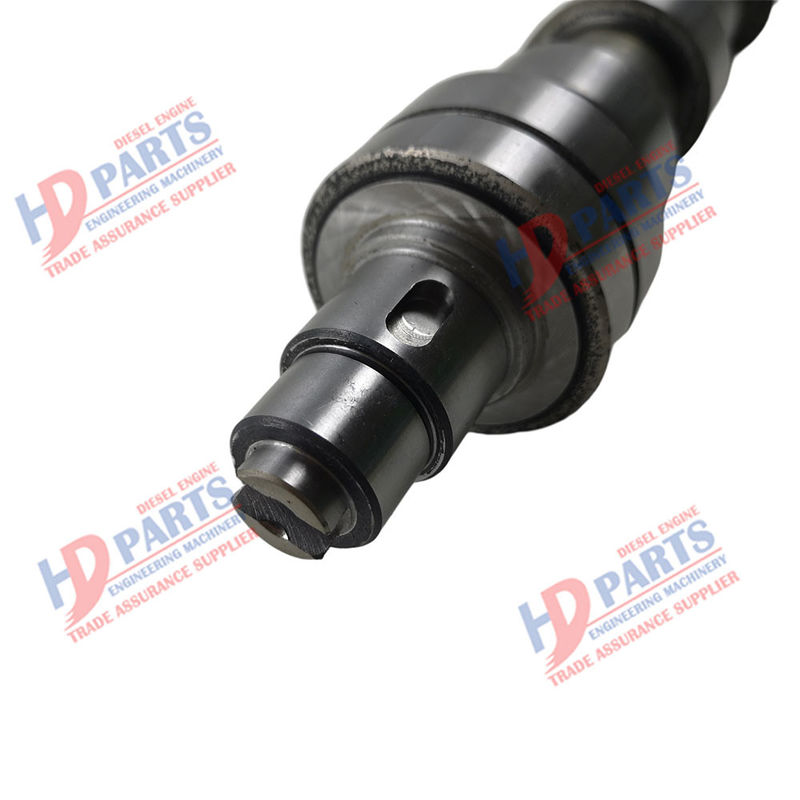

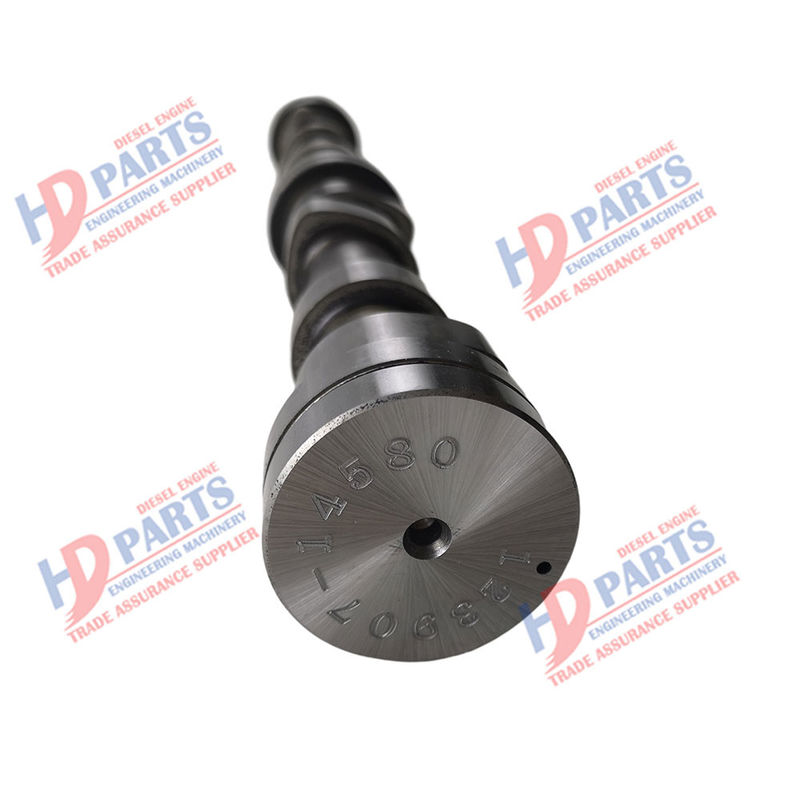

Los motores diesel de 4TNV106 4TNE106 4D106 YANMAR parten 123907-14580

Para girar el eje excéntrico, se adoptarán medidas principalmente en el sujeción para alinear el eje de la parte excéntrica a procesar para que coincida con el eje del husillo del torno [1].

1En general, el mandíbula de cuatro mandíbulas se utiliza para sujetar piezas de trabajo excéntricas con poca cantidad y baja precisión.primero dibuja una línea en la pieza de trabajoSe trata de dibujar un círculo excéntrico y asegurar las líneas transversales horizontales y verticales para determinar su posición en la mandíbula de acuerdo con estas líneas.

2En el mecanizado de piezas de trabajo excéntricas con poca excentricidad (e ≤ 5-6 mm) y corta longitud pero gran número de piezas de trabajo excéntricas, se puede utilizar para el mecanizado el mandíbula autocentrada de tres mandíbulas.Al girarEn el caso de las piezas de trabajo, se fija el punto de rotación de la pieza de trabajo y se fija el punto de rotación de la pieza de trabajo.El espesor de la almohadilla se puede calcular mediante la siguiente fórmula:. X=1.5e × (1-e/2d) (x=espesor de la junta; e=eccentricidad de la pieza de trabajo; d=diámetro de la parte sujetada de las tres garras) Durante el giro real,debido a la desviación entre la posición de contacto de las garras largas y la pieza de trabajo, se añadirá una constante de corrección a la deformación después de la sujeción de la junta de suelo. X real=x+1,5 △ e (x real=espesor real de la junta; x=espesor calculado;△ e = error de excentricidad medido después del ensayo)

3. girando pieza excéntrica en doble mandíbula Este método es sujetar el mandíbula de tres mandíbulas autocentrándose en el mandíbula de cuatro mandíbula de acción única para la alineación,y luego mover una distancia excéntrica para sujetarEn el futuro, se puede girar pieza excéntrica sujetando la pieza de trabajo en el tres mandíbula autocentrándose chuck.Cuando se mueve la posición de los tres mandíbulas chuck, primero sujetar el eje óptico en la mandíbula autocentrárica de tres chuck, utilizar el indicador del dial para determinar la excentricidad,y finalmente determinar la posición de los tres mandíbulas chuck en los cuatro mandíbulas chuck.

4Cuando se gira la pieza excéntrica entre dos dedos, la pieza excéntrica de larga longitud se puede sujetar entre dos dedos para girar.y la pieza de trabajo se puede conducir a girar por la abrazadera de corazón de polloEl centro de ambos extremos de la pieza de trabajo excéntrica procesada entre dos dedos, y el agujero central excéntrico generalmente se procesa en la máquina de perforación,porque es difícil asegurar el centro de ambos extremos en la máquina, y la dirección del agujero central excéntrico es constante y paralela.

5El ajuste de la distancia excéntrica es conveniente, versatilidad, alta precisión es una herramienta excéntrica más ideal.

6En la pieza especial, la pieza excéntrica puede girarse en la pieza especial cuando la longitud de mecanizado es corta, la precisión es alta y el número de piezas excéntricas es muy grande.

7En el procesamiento real de piezas de trabajo excéntricas con gran excentricidad y bajo requisito de precisión, se resume otro método de sujeción, a saber, tres manijas de perforación más sujeción de juntas.Eso es, cuando las tres mandíbulas autocentrándose mandíbula superior, primero instalar la primera mandíbula, a continuación, mover suavemente el collar, de modo que el tornillo final del collar gira alrededor de uno o dos vueltas,y luego instalar la segunda y tercera mandíbulasEl uso de la manivela para el ajuste de la excentricidad es muy sencillo, ya que la excentricidad no es ajustable, por lo que se debe añadir un par de barras para ajustarla.conveniente y rápido, pero la desventaja es que la precisión de posicionamiento no es alta.
