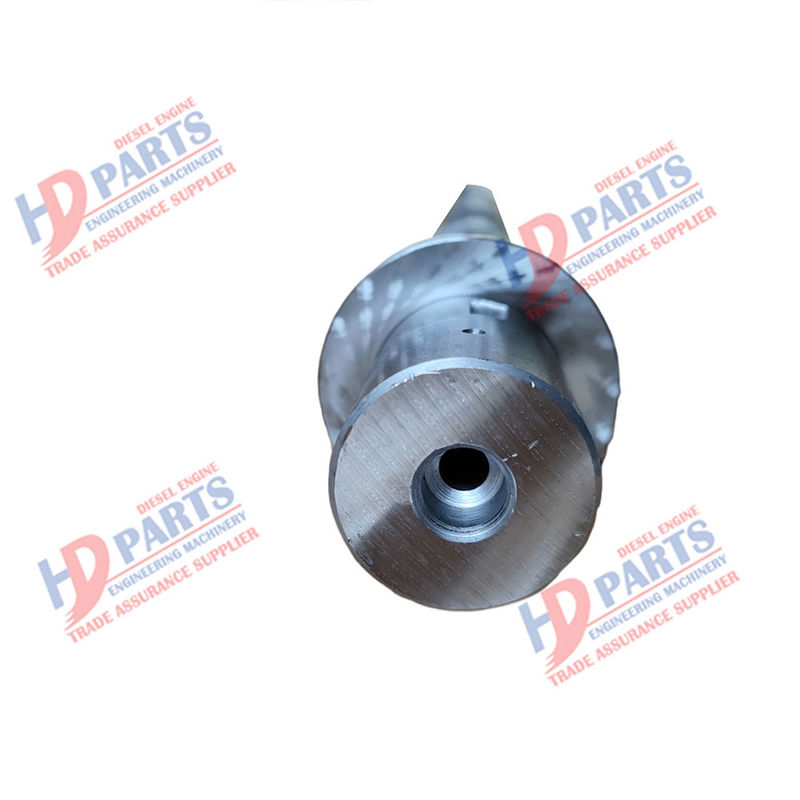

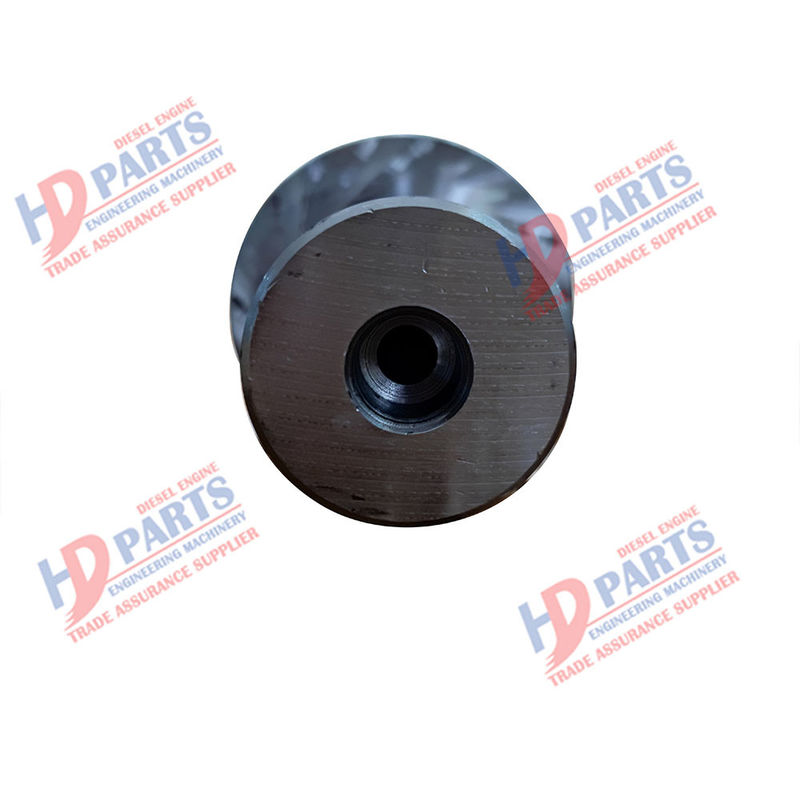

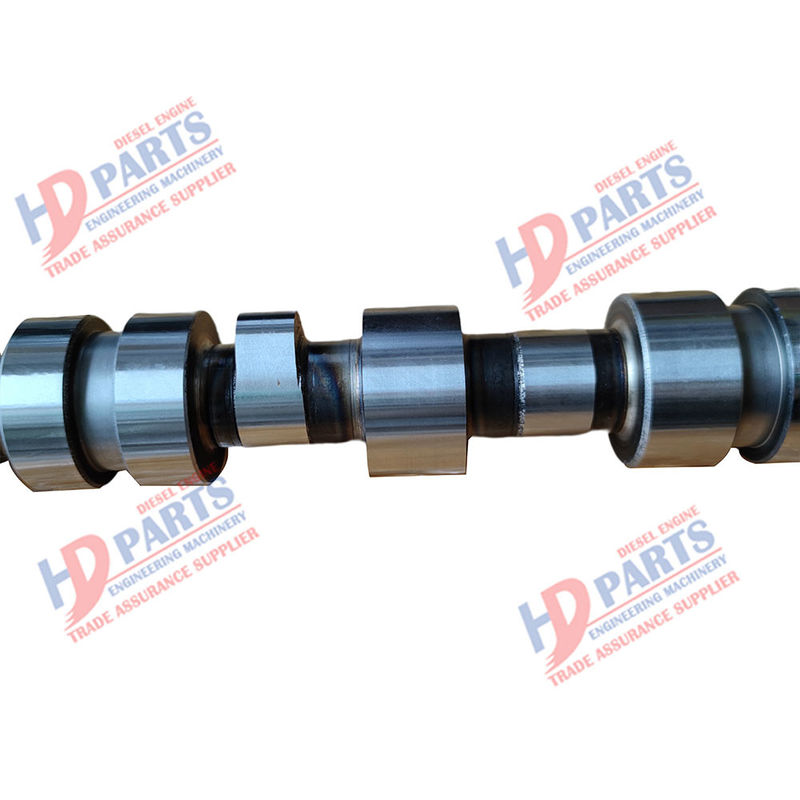

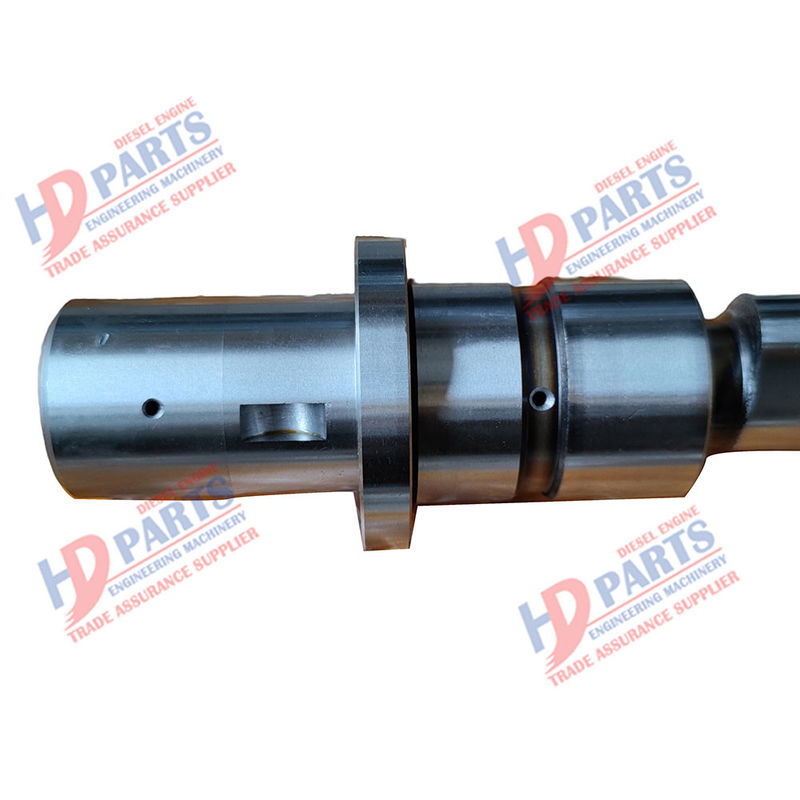

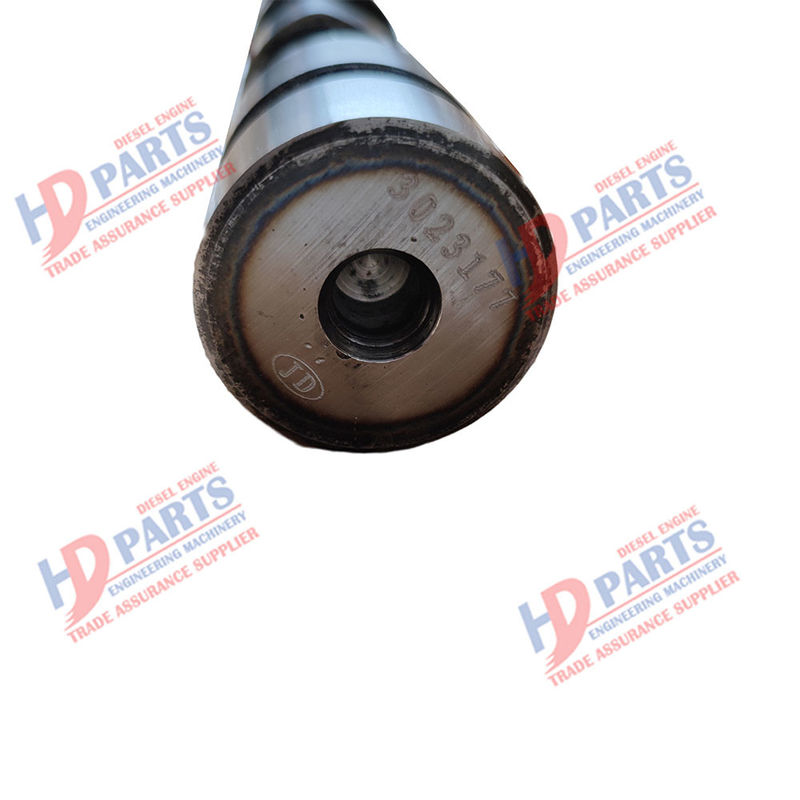

Árbol de levas NH220 Powerstroke 3023177 para DOOSAN

1. En general, el mandril de cuatro mordazas se utiliza para sujetar piezas de trabajo excéntricas en pequeñas cantidades y con baja precisión.Al girar la pieza de trabajo excéntrica en el mandril de cuatro mordazas, primero dibuje una línea en la pieza de trabajo.Consiste en dibujar un círculo excéntrico y asegurar las líneas transversales horizontales y verticales.Para determinar su posición en el mandril de cuatro mordazas según estas líneas.

2. Al mecanizar piezas de trabajo excéntricas con excentricidad pequeña (e ≤ 5-6 mm) y de longitud corta pero con una gran cantidad de piezas de trabajo excéntricas, el mandril autocentrante de tres mordazas se puede utilizar para el mecanizado.Al girar, el círculo exterior y la longitud se girarán primero.Luego se sujeta en el mandril de tres mordazas y se coloca una junta en una mordaza para hacer que la pieza de trabajo sea excéntrica para tornear.El grosor de la almohadilla se puede calcular mediante la siguiente fórmula.X=1,5e × (1-e/2d) (x=espesor de la junta; e=excentricidad de la pieza de trabajo; d=diámetro de la parte sujetada de las tres garras) Durante el torneado real, debido a la desviación entre la posición de contacto de las garras largas y la pieza de trabajo, se debe agregar una constante de corrección a la deformación después de sujetar la junta del suelo.X real=x+1,5 △ e (x real=espesor real de la junta; x=espesor calculado; △ e=error de excentricidad medido después de la prueba)

3. Torneado de la pieza de trabajo excéntrica en el mandril doble Este método consiste en sujetar el mandril autocentrante de tres mordazas en el mandril de acción simple de cuatro mordazas para alinearlo y luego mover una distancia excéntrica para sujetar.En el futuro, puede girar la pieza de trabajo excéntrica sujetando la pieza de trabajo en el mandril autocentrante de tres mordazas.De esta forma, no es necesario alinear la pieza de trabajo.Al mover la posición del mandril de tres mordazas, primero sujete el eje óptico en el mandril autocentrante de tres mordazas, use el indicador de cuadrante para determinar la excentricidad y finalmente determine la posición del mandril de tres mordazas en el mandril de cuatro mordazas.

4. Al girar la pieza de trabajo excéntrica entre dos dedales, la pieza de trabajo excéntrica de gran longitud se puede sujetar entre dos dedales para girar, y la pieza de trabajo se puede impulsar para que gire con la abrazadera de corazón de pollo.El centro de ambos extremos de la pieza de trabajo excéntrica procesada entre dos dedales, y el orificio central excéntrico generalmente se procesa en la máquina perforadora, porque es difícil asegurar el centro de ambos extremos en la máquina y la dirección del orificio central excéntrico es consistente y paralela.

5. El ajuste de la distancia excéntrica del mandril excéntrico del mandril excéntrico es conveniente, la versatilidad y la alta precisión son una herramienta excéntrica más ideal.

6. En el accesorio especial, la pieza de trabajo excéntrica se puede girar en el accesorio especial cuando la longitud de mecanizado es corta, la precisión es alta y el número de piezas de trabajo excéntricas es muy grande.

7. En el procesamiento real de piezas de trabajo excéntricas con gran excentricidad y requisitos de baja precisión, se resume otro método de sujeción, a saber, perforación de tres mordazas más sujeción de juntas.Es decir, cuando la mordaza superior autocentrante de tres mordazas, primero instale la primera mordaza, luego mueva suavemente el collar, de modo que el tornillo del extremo del collar gire alrededor de una o dos vueltas, y luego instale la segunda y tercera mordaza, para que las tres mordazas del collar forman naturalmente excentricidad.Dado que la excentricidad no es ajustable, se deben agregar cuñas para ajustarla.La ventaja de este método es simple, conveniente y rápido, pero la desventaja es que la precisión de posicionamiento no es alta.

En la planificación del proceso y el diseño de accesorios del mecanizado de eje excéntrico, debemos adoptar el método de combinación de centralización y descentralización del proceso, y diseñar una línea de producción automática de acuerdo con el lote de producción y la situación de producción real.Cuando el proceso se organiza de acuerdo con el principio de concentración del proceso, también se utilizan ampliamente máquinas herramienta eficientes y equipos de proceso con un alto grado de automatización.Esto mejora enormemente la productividad.
